Semi-Full PROTPS設定

TPS設定とは

市販車のTPSからの出力信号は、バイク個体で少しずつ違います。 (全閉や全開時の信号に個体差があります。)これではTPSに対応して燃料を調整しようとしても、 バイク個体によっては、例えば全開なのに全開信号と違う所を読み取る等と言う事になります。
そこでスマートフォンと接続時、実際のスロポジ0〜100%出力電圧が、Semi-Fullのスロポジデータとシンクロするように補正します。 この機能によりソフト上で作ったデータが、実際のバイクに完全に反映されます。

TPS設定画面

メニューについてはこちら

下部メニュー右から1番目の画面下、右から1番目その他ボタンボタンをタップすると下のメニューが現れます。

TPS設定をタップすると、TPS設定画面が表示されます。
左上閉じるで前の画面に戻ります。

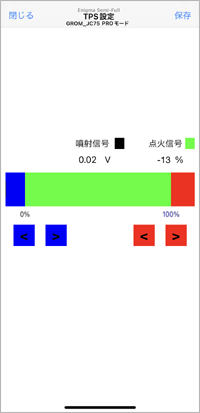

iOS Semi-full TPS設定画面

エンジンをかけた状態とかけていない状態ではECUからの電圧が異なることがあるため、一致しないことがあります。
エンジンをかけた状態で合わせる方がより正確ですが、停車状態でアクセル全開にするのは大変危険ですので安全には十分配慮してください。
※エンジンをかけた状態で当設定を行うと全開時にとても危険です。


その他TPS設定 アクセル全閉の時は0%に合わせて下さい。

アクセル全閉の時は0%に合わせて下さい。
青の<>をタップして、ちょうど0になるように調整します。

その他TPS設定 アクセルを全開にして100%のレベルを合わせます。

アクセルを全開にして100%のレベルを合わせます。
赤の<>をタップして、ちょうど100になるように調整します。



左上閉じるで保存しないで元の画面に戻ります。右上保存で設定した値で転送保存します。
※必ず保存してください。保存しないとデータが反映されません。
Semi-Full未接続の場合、Semi-Fullを接続してから設定できます。

噴射信号 ディスチャージインジェクション車は、緑点灯でインジェクター関係の配線入力OK!

ディスチャージインジェクション車以外はエンジン始動時、緑/黒が交互に点滅していればOK!
点火信号 緑点灯は、点火信号入力OK!(各車共通)
